橡胶模具的加工工艺有哪些关键点

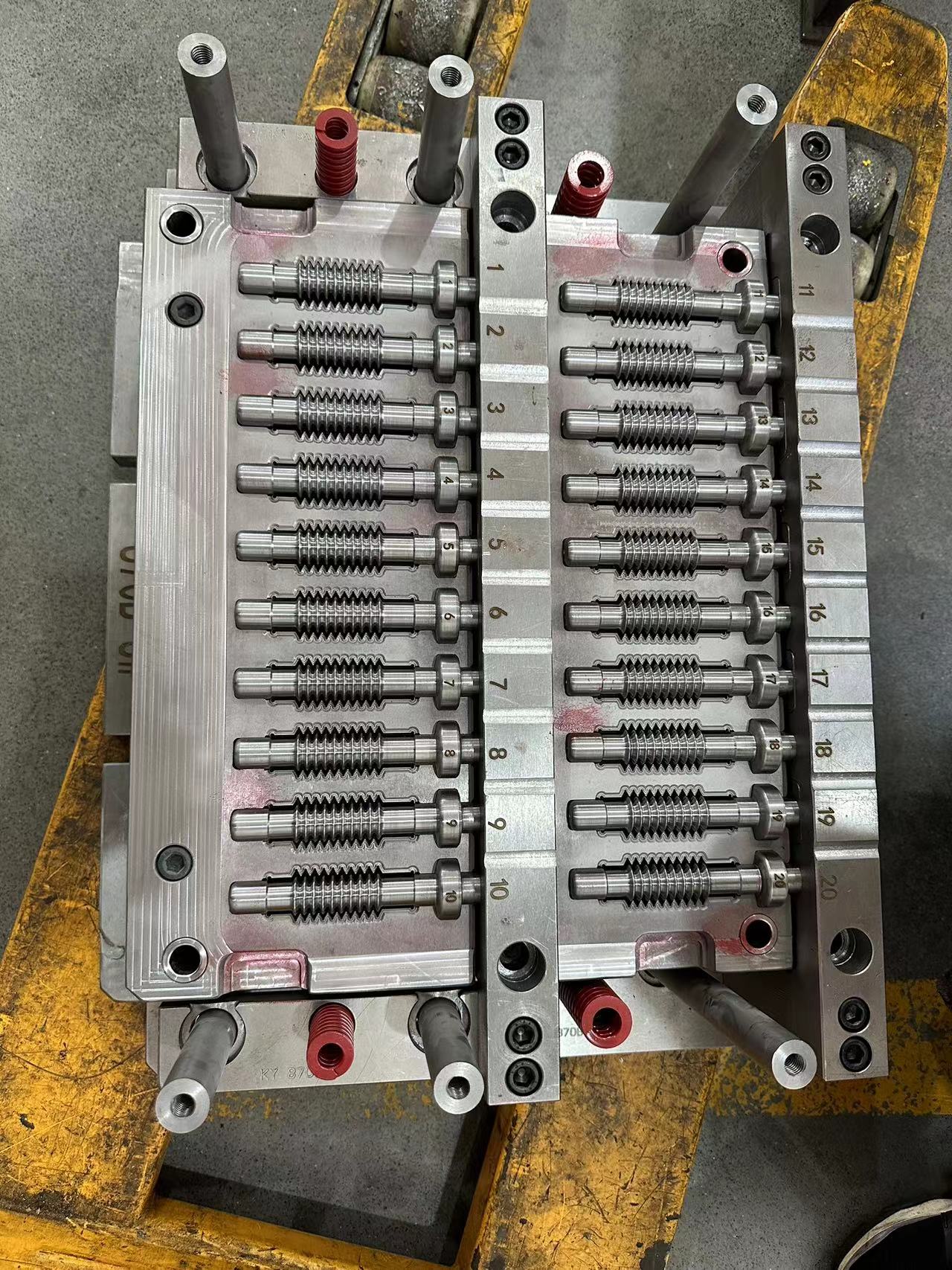

今天无锡科宇模具有限公司将分享橡胶模具的内容。橡胶模具作为橡胶制品成型的核心工具，其加工精度直接影响制品的尺寸稳定性、表面质量及使用寿命。从设计到制造的全流程中，橡胶模具的加工工艺需着重把控以下关键点，以确保模具性能与生产效率的双重优化：

一、模具设计：结构优化与材料选型并重

橡胶模具的设计需兼顾制品结构与成型工艺。分型面设计是首要环节，需根据制品形状（如圆形、异形）选择较简分型方式，减少飞边产生。例如，O型圈模具采用上下模对合结构，分型面位于制品较大直径处，确保脱模顺畅且飞边厚度≤0.1mm。流道系统设计则需控制胶料流动阻力，主流道直径通常为制品壁厚的1.5-2倍，分支流道采用渐变截面以避免死角。

材料选型直接影响模具寿命。钢制模具（如S136、NAK80）适用于大批量生产，其硬度可达HRC48-52，耐磨损性强；铝制模具（如7075铝合金）则用于小批量或快速试制，重量轻且导热性好，但耐磨性较差。某汽车密封条生产企业通过将模具材料从45#钢升级为S136不锈钢，模具寿命从5万次提升至20万次，单件成本降低40%。

二、CNC加工：精度控制与表面处理

CNC加工是橡胶模具制造的核心工序，需严格把控加工精度与表面质量。粗加工阶段采用大切削量（每刀深度0.5-1mm）快速去除余量，留0.2-0.3mm精加工余量；精加工时进给量控制在0.05-0.1mm/转，表面粗糙度Ra≤0.8μm。例如，某医疗级硅胶导管模具的型腔加工，通过五轴联动CNC机床实现0.01mm的尺寸公差，确保导管内径偏差≤0.02mm。

表面处理可提升模具脱模性与耐腐蚀性。镀铬处理能使模具表面硬度达到HV800-1000，减少胶料粘附；氮化处理则形成0.1-0.3mm厚渗氮层，耐磨性提升3倍。某消费电子企业采用TD（热扩散）涂层技术，使模具型腔表面硬度达HV2000，寿命延长至原来的5倍。

三、热处理与试模：性能强化与工艺验证

热处理是消除加工应力、提升模具性能的关键步骤。淬火+回火工艺可使钢制模具硬度均匀化，例如，S136模具经1030℃淬火后，在520℃回火2次，硬度稳定在HRC50-52，变形量≤0.05mm。深冷处理（-196℃液氮处理）可进一步减少残余奥氏体，提升模具尺寸稳定性。

试模环节需验证模具的成型性能与制品质量。通过调整注射压力（通常50-150MPa）、保压时间（5-15s）及硫化温度（150-180℃），优化制品的收缩率与飞边控制。例如，某轮胎模具试模时发现胎面花纹填充不足，通过将注射压力从80MPa提升至120MPa，同时延长保压时间至10s，成功解决缺陷，制品合格率提升至98%。
